Máy cắt tia nước CNC cao cấp: Công dụng, Ứng dụng, Độ bền và Doanh nghiệp phù hợp
Máy cắt tia nước CNC cao cấp là một thiết bị gia công công nghiệp tiên tiến, sử dụng tia nước áp suất cao hoặc hỗn hợp nước với hạt mài để cắt chính xác nhiều loại vật liệu, từ kim loại đến phi kim. Công nghệ này nổi bật với khả năng cắt không sinh nhiệt, đảm bảo độ chính xác cao và bảo toàn tính chất vật liệu. Bài viết này sẽ giới thiệu chi tiết về máy cắt tia nước CNC cao cấp, công dụng, ứng dụng, độ bền và các loại doanh nghiệp phù hợp.

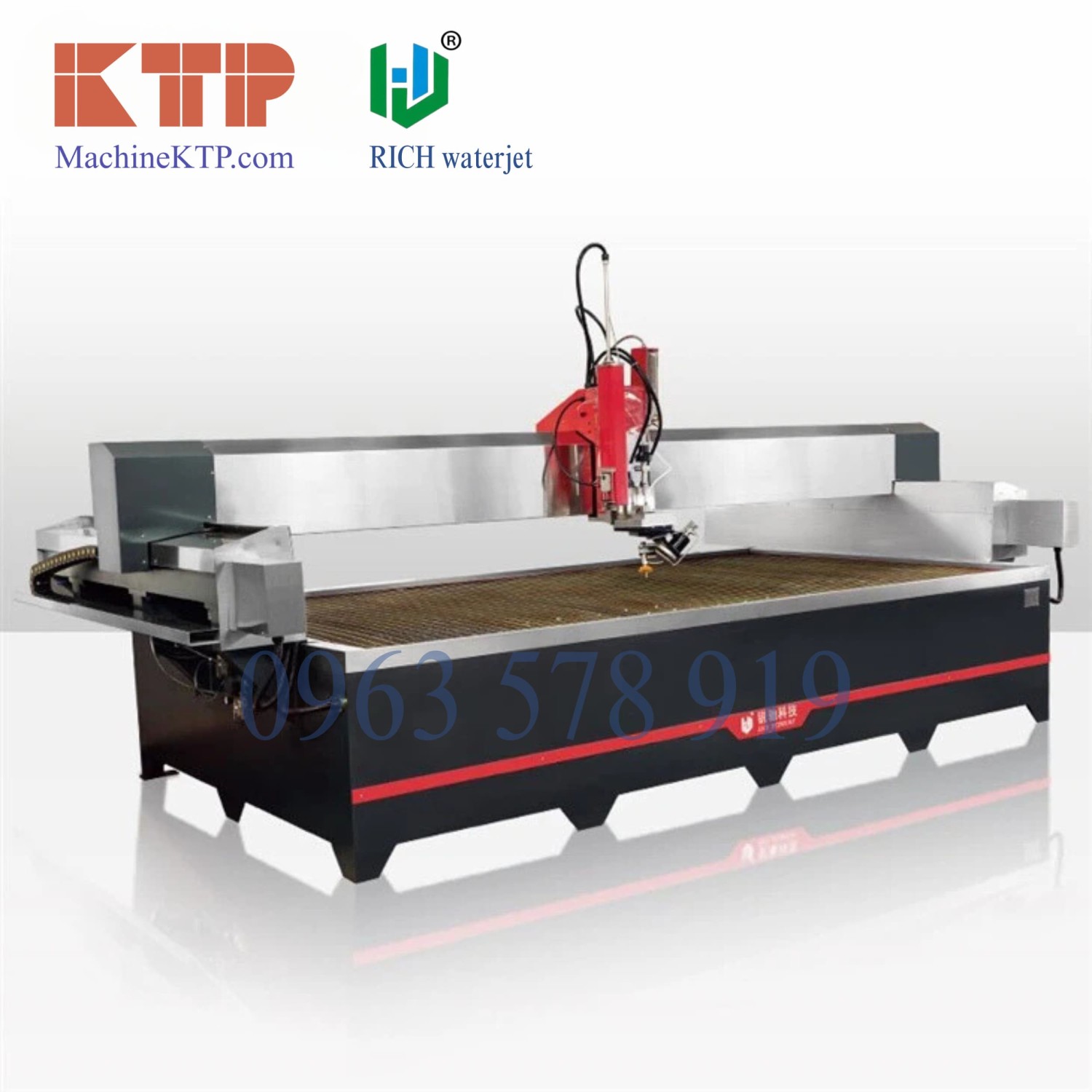

1. Máy cắt tia nước CNC cao cấp là gì?
Máy cắt tia nước CNC (Computer Numerical Control) sử dụng tia nước áp suất cao (20.000 - 90.000 PSI) hoặc hỗn hợp nước với hạt mài (như garnet, oxit nhôm) để cắt vật liệu. Được điều khiển bằng phần mềm CNC, máy đảm bảo độ chính xác cao (±0.01 đến ±0.13 mm) và khả năng gia công các chi tiết phức tạp theo bản vẽ CAD.
Cấu tạo cơ bản
- Bơm áp suất cao: Tạo áp lực nước từ 30.000 - 60.000 PSI (hoặc cao hơn, lên đến 90.000 PSI ở các dòng cao cấp).
- Đầu phun: Có đường kính nhỏ (0.1 - 0.63 mm), quyết định độ chính xác của vết cắt.
- Hệ thống điều khiển CNC: Sử dụng phần mềm như NcStudio, FlowMaster hoặc OMAX để lập trình đường cắt.
- Khung CNC (trục X-Y hoặc 5 trục): Di chuyển đầu cắt theo thiết kế.
- Bể chứa nước: Giảm tiếng ồn và văng mảnh vụn khi cắt.
- Hệ thống cung cấp hạt mài: Tự động trộn hạt mài với nước để cắt vật liệu cứng.
Nguyên lý hoạt động
Nước được bơm qua bộ lọc để loại bỏ tạp chất, sau đó nén đến áp suất cao và phun qua vòi phun. Khi kết hợp với hạt mài, tia nước tạo lực cắt mạnh, xuyên thủng và cắt vật liệu theo đường dẫn được lập trình. Tốc độ cắt dao động từ 5 - 500 mm/s, tùy độ dày và loại vật liệu.
2. Công dụng của máy cắt tia nước CNC cao cấp
Máy cắt tia nước CNC cao cấp mang lại nhiều công dụng vượt trội:
- Cắt đa dạng vật liệu: Cắt được hầu hết các vật liệu, từ kim loại (thép, inox, nhôm, titan), hợp kim, đến phi kim (đá, thủy tinh, gốm, nhựa, cao su, gỗ, composite).
- Cắt chính xác và thẩm mỹ: Vết cắt mịn, sắc nét, không cần gia công hậu kỳ, phù hợp cho các chi tiết yêu cầu độ chính xác cao.
- Cắt không sinh nhiệt: Không gây biến dạng nhiệt, nứt vỡ hay thay đổi cấu trúc vật liệu, lý tưởng cho các vật liệu nhạy cảm với nhiệt độ.
- Cắt vật liệu dày: Có thể cắt vật liệu dày đến 200 mm (thép, đá) hoặc hơn với các dòng máy cao cấp.
- Tạo hình phức tạp: Gia công các chi tiết có biên dạng phức tạp, như hoa văn, góc V, hoặc kiến cầu kỳ mà các phương pháp truyền thống không thực hiện được.
- Thân thiện môi trường: Không tạo khói, bụi hay khí độc, giảm tác động đến môi trường.
3. Ứng dụng của máy cắt tia nước CNC cao cấp
Công nghệ cắt tia nước CNC được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và độ chính xác cao:
3.1. Ngành cơ khí chế tạo
- Gia công chi tiết máy: Sản xuất các bộ phận máy móc, linh kiện cơ khí với độ chính xác cao, như bánh răng, trục, hoặc khung máy.
- Cắt kim loại tấm: Cắt thép, inox, nhôm, đồng để chế tạo vỏ máy, khung xe, hoặc kết cấu công nghiệp.
3.2. Ngành hàng không vũ trụ
- Cắt các vật liệu composite, titan, hoặc hợp kim đặc biệt để sản xuất linh kiện máy bay, vệ tinh, hoặc động cơ phản lực.
- Đảm bảo không có vùng ảnh hưởng nhiệt (HAZ), phù hợp với các vật liệu nhạy cảm.
3.3. Ngành xây dựng và trang trí nội thất
- Cắt đá và gốm sứ: Tạo hoa văn, họa tiết trên đá granite, marble, hoặc gạch men cho các công trình kiến trúc, biệt thự, khách sạn.
- Cắt kính và kim loại trang trí: Sản xuất vách ngăn, lan can, hoặc bảng hiệu nghệ thuật.
3.4. Ngành ô tô và đóng tàu
- Cắt các tấm thép dày để chế tạo khung xe, thân tàu, hoặc các bộ phận nội thất ô tô.
- Gia công các chi tiết phức tạp như tấm cách nhiệt, ống dẫn.
3.5. Ngành thực phẩm
- Cắt chính xác thực phẩm đông lạnh, bánh kẹo, hoặc thịt gia cầm mà không gây nhiễm khuẩn, đảm bảo vệ sinh an toàn thực phẩm.
3.6. Ngành y tế
- Cắt các vật liệu dùng trong thiết bị y tế, như thép không gỉ hoặc nhựa y tế, để sản xuất dụng cụ phẫu thuật hoặc thiết bị chẩn đoán.
3.7. Ngành nghệ thuật và thủ công
- Tạo các sản phẩm thủ công mỹ nghệ, điêu khắc trên gỗ, đá, hoặc kim loại với độ tinh xảo cao.
4. Độ bền của máy cắt tia nước CNC cao cấp
Độ bền của máy cắt tia nước CNC cao cấp phụ thuộc vào chất lượng linh kiện, bảo trì định kỳ, và điều kiện vận hành. Các yếu tố chính ảnh hưởng đến độ bền bao gồm:
4.1. Chất lượng linh kiện
- Bơm áp suất cao: Các dòng máy cao cấp sử dụng bơm từ Siemens, Bosch Rexroth, hoặc Flow, có độ bền lên đến 10.000 - 20.000 giờ hoạt động nếu được bảo trì tốt.
- Vòi phun: Vòi phun thông thường (thép hoặc hợp kim) có tuổi thọ khoảng 100 giờ, trong khi vòi kim cương kéo dài đến 2.000 giờ nhưng chi phí cao hơn.
- Khung máy và thanh dẫn: Sử dụng thép không gỉ hoặc hợp kim nhôm, kết hợp thanh dẫn tuyến tính HIWIN và vít me TBI, đảm bảo độ bền và chính xác sau nhiều năm sử dụng.
- Hệ thống điều khiển: Servo AC từ Mitsubishi hoặc Yaskawa có độ bền cao, ít hỏng hóc nếu vận hành đúng cách.
4.2. Bảo trì và vận hành
- Lọc nước: Nguồn nước phải có TDS (tổng chất rắn hòa tan) dưới 250 ppm để tránh ăn mòn hoặc làm hỏng bơm và vòi phun. Hệ thống lọc nước thẩm thấu ngược (RO) thường được khuyến nghị.
- Bảo trì định kỳ: Kiểm tra và thay thế vòi phun, làm sạch bể chứa, bôi trơn thanh dẫn và kiểm tra bơm áp suất giúp kéo dài tuổi thọ máy.
- Điều kiện vận hành: Máy cần được đặt ở môi trường khô ráo, tránh độ ẩm cao hoặc nhiệt độ khắc nghiệt để bảo vệ linh kiện điện tử.
4.3. Ước tính độ bền
- Với các dòng máy cao cấp (như Bystronic, Flow, hoặc OMAX), tuổi thọ trung bình của máy có thể đạt 10 - 15 năm hoặc hơn nếu được bảo trì tốt.
- Các bộ phận tiêu hao (vòi phun, ống dẫn, vòng đệm) cần thay thế định kỳ, nhưng chi phí thay thế thấp so với giá trị máy.
5. Doanh nghiệp phù hợp với máy cắt tia nước CNC cao cấp
Máy cắt tia nước CNC cao cấp là khoản đầu tư lớn, phù hợp với các doanh nghiệp có nhu cầu gia công đa dạng và yêu cầu cao về chất lượng. Các loại doanh nghiệp phù hợp bao gồm:
5.1. Doanh nghiệp cơ khí chính xác
- Đặc điểm: Các công ty sản xuất linh kiện máy móc, khuôn mẫu, hoặc chi tiết cơ khí đòi hỏi độ chính xác cao (dung sai ±0.01 mm).
- Ví dụ: Công ty sản xuất linh kiện ô tô, thiết bị công nghiệp, hoặc khuôn mẫu nhựa.
- Lý do phù hợp: Máy cắt tia nước CNC cao cấp đáp ứng yêu cầu cắt các vật liệu cứng (thép, titan) và chi tiết phức tạp mà không gây biến dạng.
5.2. Doanh nghiệp hàng không vũ trụ
- Đặc điểm: Sản xuất linh kiện máy bay, vệ tinh, hoặc động cơ với vật liệu đặc biệt như composite, hợp kim titan.
- Ví dụ: Các công ty liên doanh với Boeing, Airbus, hoặc sản xuất linh kiện cho vệ tinh.
- Lý do phù hợp: Công nghệ cắt lạnh không gây ảnh hưởng nhiệt, đảm bảo chất lượng vật liệu và độ chính xác cao.
5.3. Doanh nghiệp xây dựng và trang trí nội thất
- Đặc điểm: Các công ty chuyên về gia công đá, kính, hoặc kim loại trang trí cho công trình cao cấp.
- Ví dụ: Công ty sản xuất đá ốp lát, vách ngăn kính, hoặc nội thất nghệ thuật.
- Lý do phù hợp: Máy cắt tia nước CNC tạo hoa văn tinh xảo, đáp ứng yêu cầu thẩm mỹ và cắt vật liệu dày.
5.4. Doanh nghiệp thực phẩm và y tế
- Đặc điểm: Các công ty cần cắt vật liệu sạch, không gây nhiễm bẩn, như thực phẩm đông lạnh hoặc nhựa y tế.
- Ví dụ: Nhà máy chế biến thực phẩm đông lạnh hoặc sản xuất thiết bị y tế.
- Lý do phù hợp: Công nghệ cắt tia nước đảm bảo vệ sinh, không sinh nhiệt và không cần chất bôi trơn.
5.5. Doanh nghiệp vừa và nhỏ với chiến lược dài hạn
- Đặc điểm: Các doanh nghiệp muốn đầu tư vào công nghệ hiện đại để tăng năng suất và cạnh tranh trên thị trường.
- Ví dụ: Các xưởng gia công đa năng tại Đồng Nai, Bình Dương, hoặc TP.HCM.
- Lý do phù hợp: Máy cắt tia nước CNC cao cấp có tính linh hoạt cao, phù hợp với nhiều loại vật liệu và sản phẩm, giúp mở rộng thị trường.
5.6. Các doanh nghiệp không phù hợp
- Xưởng gia công nhỏ, quy mô hộ gia đình: Do chi phí đầu tư ban đầu cao (từ 500 triệu đến vài tỷ đồng) và yêu cầu kỹ thuật viên trình độ cao, máy cắt tia nước CNC không phù hợp với các xưởng nhỏ, sản xuất đơn giản.
- Doanh nghiệp chỉ gia công vật liệu mỏng: Nếu chỉ cắt kim loại mỏng (dưới 5 mm), máy cắt laser CNC hoặc plasma CNC sẽ hiệu quả và rẻ hơn.
6. Ưu điểm và nhược điểm của máy cắt tia nước CNC cao cấp
6.1. Ưu điểm
- Tính linh hoạt: Cắt được hầu hết các vật liệu, từ mềm (cao su, gỗ) đến cứng (thép, đá).
- Không sinh nhiệt: Bảo toàn cấu trúc vật liệu, không gây nứt vỡ hay biến dạng.
- Độ chính xác cao: Dung sai thấp (±0.01 - ±0.13 mm), vết cắt mịn, không cần gia công lại.
- Thân thiện môi trường: Không tạo khói, bụi, khí độc; nước có thể tái chế.
- An toàn: Quá trình cắt lạnh giảm nguy cơ cháy nổ hoặc bỏng cho người vận hành.
6.2. Nhược điểm
- Chi phí đầu tư cao: Giá máy dao động từ 500 triệu đến vài tỷ đồng, chưa kể chi phí bảo trì và phụ kiện (vòi phun, hạt mài).
- Chi phí vận hành: Hạt mài (garnet) và điện năng tiêu thụ lớn, đặc biệt với các dòng máy công suất cao.
- Tốc độ cắt chậm: So với cắt laser hoặc plasma, cắt tia nước chậm hơn, đặc biệt với vật liệu dày.
- Yêu cầu bảo trì phức tạp: Cần lọc nước sạch, thay thế vòi phun định kỳ, và bảo trì bơm áp suất cao.
7. So sánh với các công nghệ cắt khác
Tiêu chí | Cắt tia nước CNC | Cắt laser CNC | Cắt plasma CNC |
Vật liệu cắt | Hầu hết (kim loại, phi kim, composite) | Kim loại mỏng, nhựa, gỗ | Kim loại dẫn điện |
Độ dày tối đa | Lên đến 200 mm | Dưới 25 mm (kim loại) | Dưới 50 mm |
Độ chính xác | ±0.01 - ±0.13 mm | ±0.05 mm | ±0.25 mm |
Sinh nhiệt | Không | Có (gây biến dạng nhiệt) | Có (gây HAZ) |
Chi phí đầu tư | Cao (500 triệu - vài tỷ) | Trung bình - cao | Thấp - trung bình |
Tốc độ cắt | Chậm (5 - 500 mm/s) | Nhanh | Nhanh |
Môi trường | Thân thiện, không khói bụi | Tạo khói, bụi | Tạo khói, xỉ |
8. Kết luận và khuyến nghị
Máy cắt tia nước CNC cao cấp là giải pháp gia công tiên tiến, phù hợp cho các doanh nghiệp yêu cầu độ chính xác cao, gia công đa dạng vật liệu, và sản xuất các chi tiết phức tạp. Với độ bền lên đến 10 - 15 năm và khả năng ứng dụng trong nhiều ngành (cơ khí, hàng không, xây dựng, thực phẩm, y tế), đây là khoản đầu tư dài hạn mang lại giá trị lớn.
Khuyến nghị cho doanh nghiệp
- Doanh nghiệp lớn hoặc chuyên ngành: Nên đầu tư vào các thương hiệu uy tín như Bystronic (Thụy Sĩ), Flow, hoặc OMAX (Mỹ) để đảm bảo hiệu suất và độ bền.
- Doanh nghiệp vừa và nhỏ: Cân nhắc các dòng máy từ Trung Quốc (như YC Waterjet) hoặc Đài Loan, có giá thành thấp hơn nhưng vẫn đáp ứng nhu cầu gia công đa năng.
- Lựa chọn nhà cung cấp: Chọn các đơn vị uy tín tại Việt Nam như VTTECH (TP.HCM), Gopco, hoặc Bảo Châu BACOR, cung cấp máy và dịch vụ bảo trì chuyên nghiệp.
- Đào tạo nhân sự: Đảm bảo kỹ thuật viên được đào tạo bài bản để vận hành và bảo trì máy, tránh lỗi do con người.
- Kiểm tra nguồn nước: Đầu tư vào hệ thống lọc nước RO để kéo dài tuổi thọ bơm và vòi phun.
Nếu bạn cần thông tin cụ thể về một model máy cắt tia nước CNC cao cấp hoặc nhà cung cấp tại Việt Nam, hãy cung cấp thêm chi tiết để tôi hỗ trợ chi tiết hơn!
Thông số kỹ thuật
Các thông số kỹ thuật chính của máy cắt tia nước CNC thường bao gồm:
- Áp suất nước:
- Phạm vi: 20.000 - 60.000 PSI (1.300 - 4.000 bar).
- Áp suất cao hơn (ví dụ: 55.000 - 60.000 PSI) cho phép cắt các vật liệu cứng và dày hơn, như thép không gỉ hoặc đá granite, với tốc độ nhanh hơn.
- Công suất bơm:
- Bơm cao áp: Thường sử dụng bơm tăng áp trực tiếp hoặc bơm thủy lực.
- Công suất: Từ 30 HP đến 100 HP, tùy thuộc vào loại máy và yêu cầu cắt.
- Kích thước bàn cắt:
- Phạm vi: Từ 1.500 x 3.000 mm (cho máy nhỏ) đến 2.300 x 4.000 mm hoặc lớn hơn (cho ứng dụng công nghiệp).
- Ví dụ: Máy cắt tia nước Same Water YET 2030 có kích thước bàn 2.000 x 3.000 mm.
- Độ dày vật liệu cắt:
- Vật liệu cứng (thép, inox): Lên đến 150 mm.
- Vật liệu mềm (cao su, xốp): Lên đến 200 mm.
- Tốc độ cắt:
- Từ 5 - 500 mm/s, tùy thuộc vào độ dày và loại vật liệu.
- Tốc độ dao rỗng (không cắt): Lên đến 18 m/phút.
- Độ chính xác:
- Dung sai: ±0.025 mm đến ±0.13 mm, tùy thuộc vào độ dày vật liệu và công nghệ điều khiển.
- Độ rộng vết cắt: Khoảng 0.03 inch (0.76 mm) đến 1 mm.
- Hệ thống điều khiển:
- Sử dụng phần mềm CNC như NcStudio, Flow Master, hoặc OMAX, hỗ trợ định dạng file CAD (DXF, IGES).
- Hệ thống servo AC (thường từ Mitsubishi hoặc Yaskawa) đảm bảo chuyển động chính xác.
- Đầu phun và vòi phun:
- Đường kính vòi phun: 0.25 - 0.63 mm (lớn hơn khi cắt với hạt mài).
- Tuổi thọ vòi phun: 100 giờ (vòi thông thường) đến 2.000 giờ (vòi kim cương).
- Hạt mài:
- Loại: Garnet, Al2O3, SiO2.
- Lượng tiêu thụ: Khoảng 0.3 kg/phút.
- Hệ thống hút cát chân không để trộn đều, cải thiện chất lượng vết cắt.
- Kết cấu máy:
- Khung CNC di chuyển theo trục X-Y (hoặc 5 trục cho cắt 3D).
- Bể chứa nước để giảm áp lực cát và tiếng ồn.
- Thanh dẫn tuyến tính (HIWIN) và vít me (TBI) đảm bảo độ bền và chính xác.
- Hệ thống bơm và làm mát:
- Bơm tăng áp hoặc bơm trục khuỷu, sử dụng động cơ Siemens hoặc Bosch Rexroth.
- Hệ thống làm mát tuần hoàn để duy trì hiệu suất bơm.
